Typ 10
Pumpensortiment für Harze und Härter
Die Pumpen der Baureihe Typ 10 sind in 4 Größen erhältlich: 1610 / 2610 / 3610 / 4610. Jede Größe unterscheidet sich durch den angebotenen Durchflussbereich und kann je nach Bedarf und Art der Anwendung mit verschiedenen Produkt-Ein-/Ausgangskonfigurationen angeboten werden (siehe die untenstehende Modellübersichtstabelle).
Die Pumpenreihe Typ 10 ist die perfekte Wahl für Ihre Dosiermaschine in vielen Anwendungsbereichen, darunter beispielsweise:
- Polyurethan
- Entfernen von Dichtungen
- Collage
- Chemie
- Automobil
- Luftfahrt
- Etc.
Allgemeines
► Dosiertes Produkt
Harze, Silikone, Härter, Lösungsmittel, Öl, Fette, Dichtungsmassen usw.
► Anwendungen
Automobilindustrie, Luftfahrt, Chemie, erneuerbare Energien, Elektronik usw.
► Viskosität
von 10 bis 1.000.000 mPas
► Drehgeschwindigkeit
von 10 bis 200 U/min
► Nominale Genauigkeit
±2% vom Nennwert
► Repetabilität
0.1 % des vorherigen Wertes
► Materialien
gehärteter Edelstahl, 316L, 316Ti
► Funktionsspiel
Reduziert, Standard, vergrößert (je nach Viskosität)
Jede Pumpe kann an die jeweilige Situation angepasst werden, sodass es möglich ist, Produkte mit sehr geringer Viskosität (z. B. Amin oder Aceton) bis hin zu Produkten mit sehr hoher Viskosität (z. B. Dichtungsmassen oder Silikone) zu dosieren, indem die Betriebsspiele bei der Herstellung variiert werden.
Dieser Pumpentyp ist vollständig aus Edelstahl gefertigt und ermöglicht die präzise Dosierung einer Vielzahl von Flüssigkeiten, wie zum Beispiel:
- Harze (Epoxid, Polyester, Polyol, Acryl usw.)
- Silikone
- Härter (Isocyanat, Peroxid usw.)
- Lösungsmittel
- Wasser
- Öle
- Fette
- Spachtelmassen
- usw.
Eine Beschichtung ADLC Alle Reibflächen, die mit dem Produkt in Kontakt kommen, können bei der Dosierung abrasiver Produkte beschichtet werden. Außerdem können interne Änderungen an der Pumpe vorgenommen werden, um die Dosierung von partikelhaltigen Produkten zu ermöglichen.
Alle Pumpen dieser Baureihe verfügen über eine oder mehrere Arten von Antriebswellendichtungen, die sehr wartungsfreundlich sind und bei Wartungsarbeiten leicht ausgetauscht werden können, ohne dass die gesamte Pumpe demontiert werden muss.
Die verschiedenen unten aufgeführten Modelle unterscheiden sich im Wesentlichen durch ihre Ein-/Ausgangskonfiguration.
Vorlagen
Gruppe 1
1610-1
- Hubraum (cc/tr)
0,05 – 0,1 – 0,3 – 0,6 – 1,2 – 1,8 – 2,4 – 3,0
- Flussrate (ml/min)
0,5 bis 10 – 1 bis 20 – 3 bis 60 – 6 bis 120 – 12 bis 240 – 18 bis 360 – 24 bis 480 – 30 bis 600
- Arbeitsdruck
Bis zu 15 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/8″ / G1/4″ / G3/8″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
40mm (andere Höhen optional)
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 2
2610-1
- Hubraum (cc/tr)
1.2 - 2.4 - 3.0 - 6.0 - 10.0
- Flussrate (ml/min)
12 bis 240 – 24 bis 480 – 30 bis 600 – 45 bis 900 – 60 bis 1200 – 100 bis 2000
- Arbeitsdruck
Bis zu 15 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/8″ / G1/4″ / G3/8″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
51mm (andere Höhen optional)
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 3
3610-1
- Hubraum (cc/tr)
6.0 - 10.0 - 16.0 - 22.0
- Flussrate (ml/min)
60 bis 1200 – 100 bis 2000 – 160 bis 3200 – 220 bis 4400
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/4″ / G3/8″ / G1/2″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
79mm (andere Höhen optional)
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 4
4610-1
- Hubraum (cc/tr)
35,0 – 50,0 – 70,0 – 100,0
- Flussrate (ml/min)
350 bis 7000 – 500 bis 10’000 – 700 bis 14’000 – 1000 bis 20’000
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/4″ / G3/8″ / G1/2″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
79mm (andere Höhen optional)
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 1

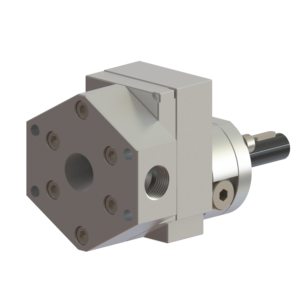

1610-2
- Hubraum (cc/tr)
0.3 - 0.6 - 1.2 - 1.8 - 2.4 - 3.0
- Flussrate (ml/min)
3 bis 60 - 6 bis 120 - 12 bis 240 - 18 bis 360 - 24 bis 480 - 30 bis 600
- Arbeitsdruck
Bis zu 15 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Eingang hinten, Ausgang seitlich am Deckel
- Anschluss
G1/4" / G3/8"
- Option
Bearbeitung für Heizpatrone
Gruppe 2

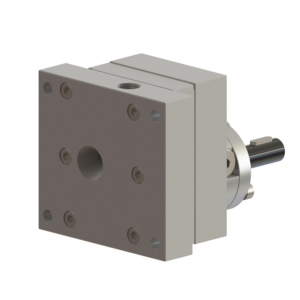

2610-2
- Hubraum (cc/tr)
1.2 - 2.4 - 3.0 - 6.0 - 10.0
- Flussrate (ml/min)
12 bis 240 – 24 bis 480 – 30 bis 600 – 45 bis 900 – 60 bis 1200 – 100 bis 2000
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Eingang hinten, Ausgang seitlich am Deckel
- Anschluss
G1/4"
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 3

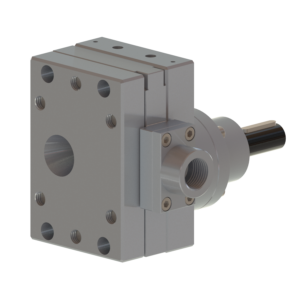

3610-2
- Hubraum (cc/tr)
6.0 - 10.0 - 16.0 - 22.0
- Flussrate (ml/min)
60 bis 1200 – 100 bis 2000 – 160 bis 3200 – 220 bis 4400
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Eingang hinten, Ausgang seitlich am Deckel
- Anschluss
G1/4″ / G1/2″
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 3

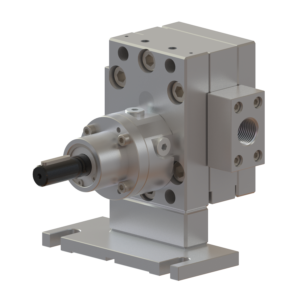

3610-3
- Hubraum (cc/tr)
6.0 - 10.0 - 16.0 - 22.0
- Flussrate (ml/min)
60 bis 1200 – 100 bis 2000 – 160 bis 3200 – 220 bis 4400
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
An den Seitenflächen des Kerns
- Anschluss
G1/4″ (6,0 cm³) / G1/2″ (10,0 cm³/16,0 cm³) / G3/4″ (22,0 cm³)
- Höhe des Baumes
79 mm (andere Höhen optional)
- Option
Modifikation für schwierige Produkte
Gruppe 4
4610-3
- Hubraum (cc/tr)
35,0 – 50,0 – 70,0 – 100,0
- Flussrate (ml/min)
350 bis 7000 – 500 bis 10’000 – 700 bis 14’000 – 1000 bis 20’000
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
An den Seitenflächen des Kerns
- Anschluss
G1"
- Baumhöhe
79mm (andere Höhen optional)
- Option
Modifikation für schwierige Produkte
Gruppe 1

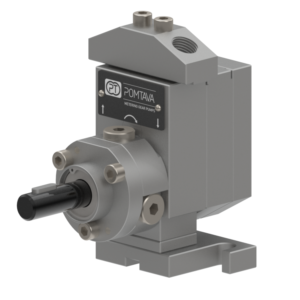

1610-4
- Hubraum (cc/tr)
0,05 – 0,1 – 0,3 – 0,6 – 1,2 – 1,8 – 2,4 – 3,0
- Flussrate (ml/min)
0,5 bis 10 – 1 bis 20 – 3 bis 60 – 6 bis 120 – 12 bis 240 – 18 bis 360 – 24 bis 480 – 30 bis 600
- Arbeitsdruck
Bis zu 15 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/8″ / G1/4″ / G3/8″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
40mm (andere Höhen optional)

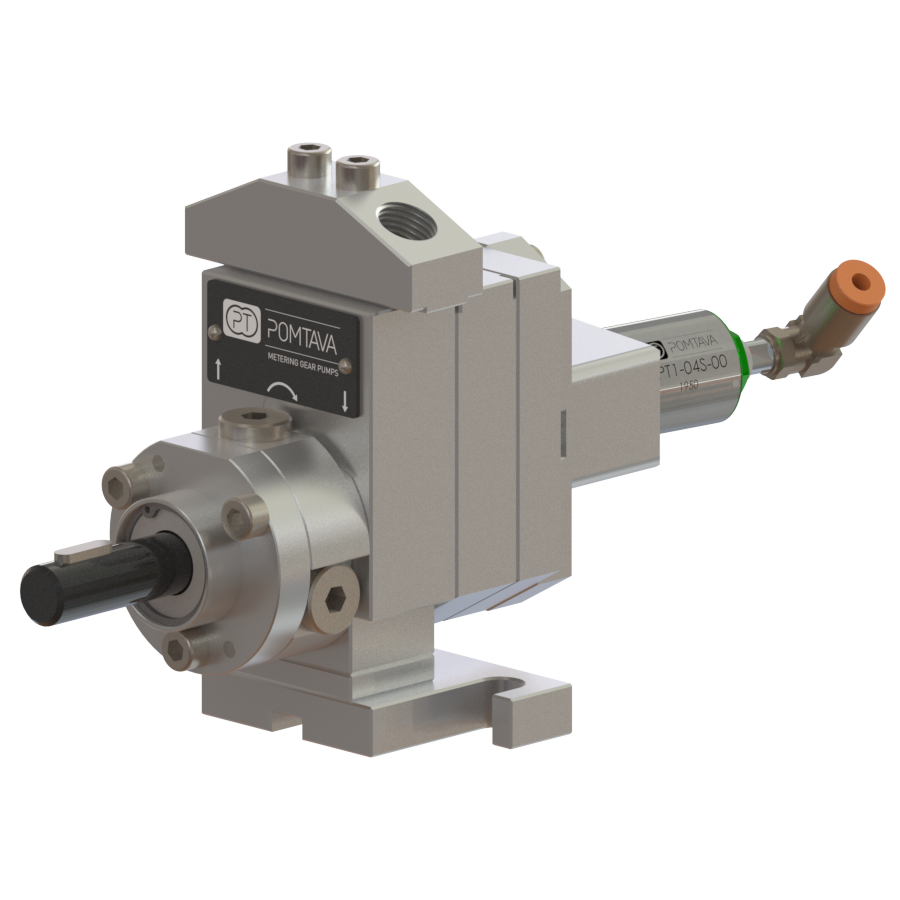

- Typen 1610-4-2
Version mit Bypass
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 2

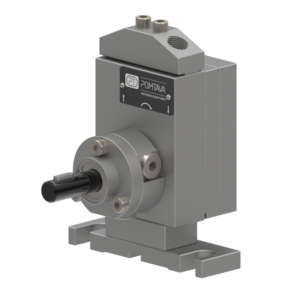

2610-4
- Hubraum (cc/tr)
1.2 - 2.4 - 3.0 - 6.0 - 10.0
- Flussrate (ml/min)
12 bis 240 – 24 bis 480 – 30 bis 600 – 45 bis 900 – 60 bis 1200 – 100 bis 2000
- Arbeitsdruck
Bis zu 15 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/8″ / G1/4″ / G3/8″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
51mm (andere Höhen optional)
- Typen 2610-4-2
Version mit Bypass
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
Gruppe 3

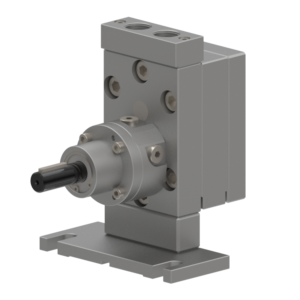

3610-4
- Hubraum (cc/tr)
6.0 - 10.0 - 16.0 - 22.0
- Flussrate (ml/min)
60 bis 1200 – 100 bis 2000 – 160 bis 3200 – 220 bis 4400
- Arbeitsdruck
Bis zu 100 bar
- ADLC-Behandlung
(optional)
- Position der E/A
Auf der Rückseite, auf dem Deckel
- Anschluss
G1/4″ / G3/8″ / G1/2″ (Anschlussblock für optionale Druckmessumformer)
- Baumhöhe
79mm (andere Höhen optional)
- Typen 3610-4-2
Version mit Bypass
- Option
Bearbeitung für Heizpatrone
- Option
Modifikation für schwierige Produkte
